Онлайн-конфігуратор електрощита від груп кабелів до готової комплектації

Плануєте електромонтаж у квартирі або будинку й хочете знати заздалегідь, які автомати, УЗО та корпус потрібні – і скільки це коштуватиме? Наш безкоштовний онлайн-конфігуратор електрощита розраховує повний перелік комплектуючих на основі реального переліку ліній вашого об’єкта та пропонує три варіанти комплектації на вибір.

Жодних реєстрацій і завантажень – просто пройдіть 7 кроків у браузері та отримайте орієнтовний бюджет і специфікацію в одному вікні.

  • Автоматичний підбір комплектуючих та груп кабелів
  • Специфікація та кошторис. Три варіанти комплектації з цінами
  • Проект щита в подарунок
  • Підходить для квартир, будинків та комерційних об'єктів
  • Консультація інженера-електрика безкоштовно
Розрахувати мій щит безкоштовно →

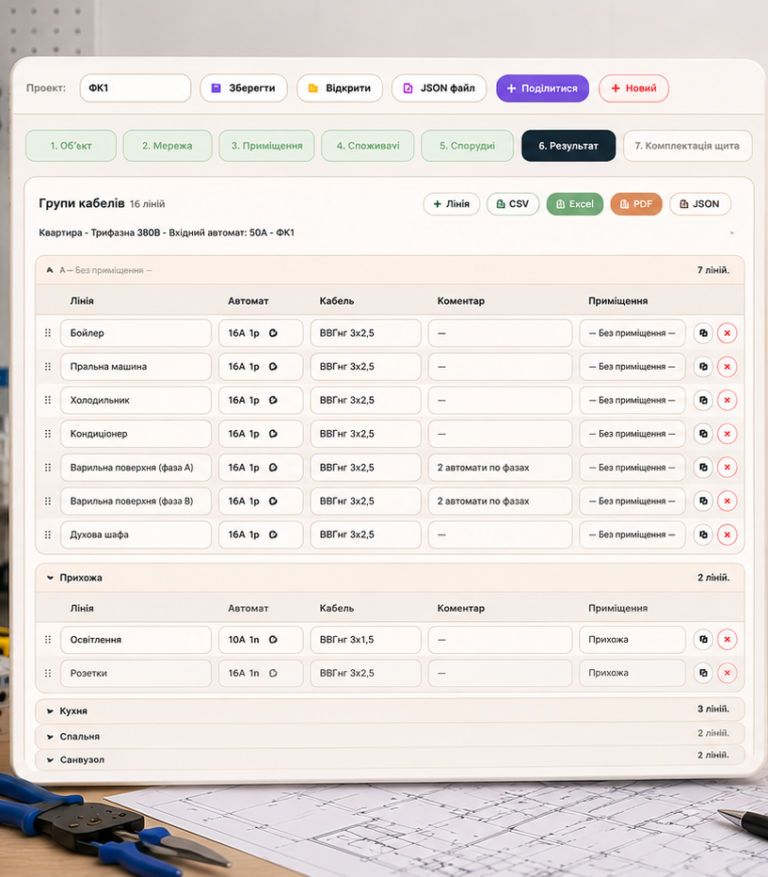

Онлайн конфігуратор електрощита 1

Що ви отримаєте за 5 -10 хвилин роботи з конфігуратором електрощита

  • Повний перелік ліній електрощита (освітлення, розетки, варочна поверхня, бойлер, котел тощо) з номіналами автоматів та перерізами кабелів.
  • Три варіанти комплектації щита з переліком усіх позицій, артикулами та орієнтовною вартістю.
  • Автоматичний підбір корпусу щита Hager за розрахованою кількістю модулів.
  • Розрахунок РКН (реле контролю напруги), ПЗВ, захисту від перенапруги (ПЗІП).
  • Excel-файл і PDF зі специфікацією для передачі електрику або замовнику.
  • Посилання для збереження та надсилання проекту клієнту в один клік.

Як це працює. Як підібрати електрощит за 5 хвилин та 7 кроків

Оберіть один із варіантів: Квартира, Будинок, Таунхаус, Дача або Комерційне приміщення. Ця інформація враховується при формуванні підсумкового звіту та визначає логіку підбору типового рішення на кроці 7.

Якщо ваш будинок підключений до однофазної мережі – оберіть «Однофазна 230В». Якщо є три фази – «Трифазна 380В». Це принципово впливає на підбір вхідного автомата, РКН, ПЗВ і логіку розрахунку варочної поверхні.

Номінал вхідного автомата зазвичай вказаний в технічних умовах на підключення від обленерго або стоїть біля лічильника (16А, 20А, 25А, 32А, 40А, 50А або 63А). Якщо ви не знаєте – запитайте у свого електрика або уточніть у обленерго.

Це ключовий крок. Для кожного приміщення система автоматично генерує базовий набір ліній:

  • Кухня: освітлення + 2 групи розеток
  • Спальня / вітальня / кабінет: освітлення + розетки
  • Санвузол / ванна: освітлення + розетки + тепла підлога
  • Балкон / лоджія: освітлення + розетки
  • Комора / гардероб: освітлення

Ви можете редагувати назви ліній, змінити номінал автомата та марку кабелю, додати нові лінії або видалити зайві. Також можна перейменувати приміщення, додати довільне приміщення зі своєю назвою.

Відмітьте все обладнання з підвищеним енергоспоживанням, що буде встановлено в будинку. Для кожного – система підбирає номінал автомата та переріз кабелю:

  • Варочна поверхня: 1ф → 32А + ВВГнг 3×6; 3ф → 16А 3п + ВВГнг 5×2,5
  • Електрокотел: потужність вводите самостійно (4 – 48 кВт) – автомат і кабель розраховуються автоматично за формулою I = P / (U × cosφ)
  • Бойлер, пральна машина, посудомийна машина, духова шафа: 16А + ВВГнг 3×2,5
  • Тепловий насос: 25А 3п + ВВГнг 5×4
  • Зарядка для електромобіля: 32А + ВВГнг 3×6

Всі лінії великих споживачів потрапляють у групу «Без приміщення» – перетягніть їх у потрібне приміщення на кроці 6.

Якщо на ділянці є окремі споруди з електропостачанням – відмітьте їх. Для кожної автоматично створюється підщит з окремим живленням і базовими лініями:

  • Гараж: 20А 3п, лінії – освітлення, розетки, ворота
  • Лазня / сауна: 25А 3п, лінії – освітлення, піч/нагрівач
  • Майстерня: 25А 3п, лінії – освітлення, розетки, верстат
  • Літня кухня, господарський блок, альтанка: від 10А до 16А

Після натискання «Сформувати таблицю груп» ви бачите повний перелік ліній, згрупованих за приміщеннями. На цьому кроці:

  • Натисніть на будь-яку комірку для редагування назви, автомата або кабелю
  • Перетягніть рядок за іконку ⠿ для зміни порядку в межах групи або між групами
  • Виберіть приміщення у стовпці «Приміщення» щоб перенести лінію
  • Додайте нову лінію кнопкою «+ Лінія» (потрапляє в групу «Без приміщення»)
  • Збережіть проект у браузері (💾) або завантажте JSON-файл
  • Поділіться посиланням 🔗 – одержувач відкриє ваш проект у своєму браузері
  • Завантажте Excel або PDF для передачі клієнту або електрику

Останній крок – вибір варіанту комплектації. Перед розрахунком налаштуйте параметри щита:

  • Тип монтажу: Навісний (корпус Hager Golf VS) або Вбудований (Hager Golf VF / Volta VU)
  • Резерв: увімкніть, якщо плануєте резервне живлення від генератора або EcoFlow – система додасть перемикач резерву
  • Протипожежне ПЗВ 300мА: додаткова ступінь захисту на вводі, рекомендована для будинків, особливо дерев’яних.
  • ПЗІП: захист від блискавки та імпульсних перенапруг (ETI ETITEC C T2)

Після напишіть свої Ім’я та Телефон, закачайте готову специфікацію в форматі Excel та відправите нам на Telegram або Email.  Повну специфікацією отримає менеджер ielectro.com.ua. Ми зв’яжемося з вами протягом робочого дня для підтвердження деталей і фінальної вартості.

Розрахувати мій щит безкоштовно →

Оберіть варіант під ваш бюджет і потреби

FAQ - Часті питання про розрахунок та замовлення електрощита

Ні. Конфігуратор повністю безкоштовний і не потребує реєстрації. Ваш проект зберігається в браузері або у вигляді JSON-файлу на вашому пристрої.

Вартість є попередньою (бюджетною) і розраховується на основі поточного прайс-листа ielectro.com.ua. Фінальна вартість узгоджується з менеджером та може відрізнятися через наявність позицій на складі, особливості монтажу та логістику.

Вартість залежить від кількості ліній, типу мережі (1 або 3 фази) і обраної серії обладнання. Для типової 2-кімнатної квартири з 10 - 14 лініями ціна зібраного щита Schneider RESI9 складає 8 000 - 15 000 грн. Скористайтесь конфігуратором - він розрахує точну суму безкоштовно за 5 хвилин.

Це одне з 16 стандартних щитів, відпрацьованих нами на практиці. Типові рішення охоплюють 90% потреб квартир і будинків: від мінімального однофазного щита на 12 модулів до великого трифазного з резервом на 54 модулі. Вибір типового рішення дозволяє заощадити 10% і прискорити виготовлення.

Навісний щит (серія Hager Golf) кріпиться на стіну поверх оздоблення - простіший монтаж, але видно на стіні. Вбудований щит (серія Hager Volta) ховається в нішу в стіні - естетичніший, але потребує заглиблення 9 - 10 см. Обидва варіанти доступні в конфігураторі

ПЗВ (пристрій захисного відключення) - захищає людину від ураження електричним струмом при пошкодженні ізоляції або дотику до відкритих частин під напругою. Встановлення ПЗВ вимагає ПУЕ та ДБН В.2.5-27. У кожному щиті від ielectro.com.ua ПЗВ встановлюється обов'язково.

Стандартний щит для квартири (до 24 модулів) збирається за 1 - 2 робочі дні після підтвердження специфікації. Щит на 36 - 48 модулів або з перемикачем резерву - 2 - 3 дні. Ми повідомляємо про готовність і зручний час доставки.

ПЗІП (обмежувач перенапруги) захищає всю електрику в будинку від стрибків напруги: удар блискавки, аварії на підстанції, підключення потужних агрегатів. Рекомендується для приватних будинків і приміщень з дорогою технікою. У конфігураторі ПЗІП додається одним кліком у Варіанті 1.

Розрахувати мій щит безкоштовно →
