Устройство автоматического ввода (включения) резерва (АВР)

Предназначено для бесперебойного электроснабжения потребителей электроэнергии при отключении рабочего источника питания, путем подключения к резервной линии питания. Устройство АВР обеспечивает автоматическое восстановление основного питания при восстановлении рабочего источника питания.
Резервное питание и его автоматический ввод может осуществляться от отдельного генератора, аккумуляторной батареи или отдельной линии.

Шкафы АВР любого уровня сложности типового и индивидуального исполнения

Проектирование

Наши инженеры-проектировщики обладают всеми необходимыми знаниями и навыками для решения самых сложных задач.

Производство

Мы производим шкафы АВР на базе коммутационных устройств и программируемых контроллеров Schneider Electric и ETI.

Программирование

Разработка программ автоматизации инженерных систем, автоматизация производств и промышленных линий.

Качество продукции

Все шкафы проходят стендовое и компьютерное тестирование. На выполненный проект предоставляется гарантия 2 года.

Шкаф АВР - Автоматический ввод резерва

АВР — щит АВР представляет собой НКУ для автоматического переключения потребителей на резервный источник питания при исчезновении напряжения на основном вводе.

В качестве резервного источника питания может выступать: второй резервный ввод, источник бесперебойного питания или автономная электростанция.

Типы АВР

По типу коммутационного блока щиты автоматического ввода резерва можно условно разделить на две категории:

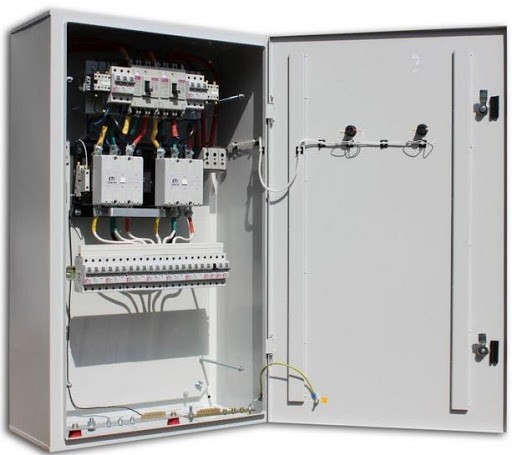

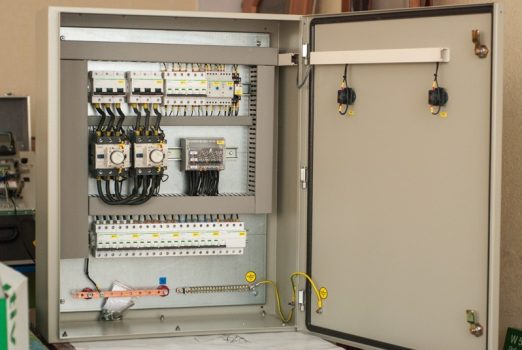

На магнитных пускателях (контакторах): Управление магнитными пускателями осуществляется при помощи реле контроля фаз. При необходимости на дверь может устанавливаться световая и управляющая арматура. Между контакторами установлена механическая и электрическая блокировка, таким образом, осуществляется защита от случайного включения двух вводов одновременно.

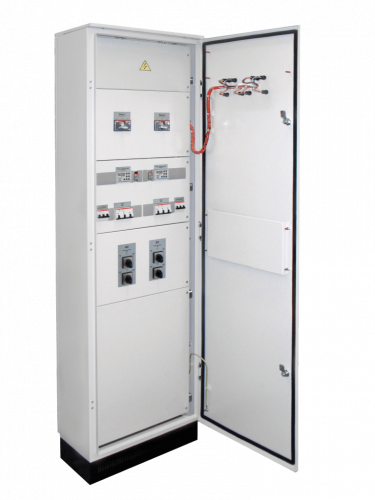

На мотор-приводах: Мотор-привод может отдельно устанавливаться на коммутационный аппарат или быть в его составе. Управление Таким АВР осуществляется при помощи многофункционального программируемого логического реле, которое отслеживает электрические параметры вводов и при аварийных режимах работы управляет питанием для поддержании системы электроснабжения в рабочем состоянии.

Количество вводов может быть разным в зависимости от требований заказчика и технического задания на систему АВР.

Функции АВР

контроль параметров электрической сети на рабочем и резервном вводе;
контроль чередования фаз на рабочем и резервном вводе;
установка времени на задержку включения/выключения на перевод нагрузки на резервный ввод и восстановление исходной схемы питания;
механическая блокировка коммутационной аппаратуры, которая не дает подать питание по двум вводам одновременно, что неизбежно приведет к короткому замыканию.

Монтируем щитовое оборудование из качественных комплектующих под бюджет Заказчика

Все комплектующие имеют сертификаты качества

Схемы подключения шкафов Автоматического ввода резерва АВР

Схема АВР-100 -ХХХ (ХХХ — номинальный ток) обеспечивает оперативное автоматическое переключение осуществляется при отсутствии одной, двух или трех фаз, аварийных режимах короткого замыкания основного либо же резервного ввода питающей сети.

Схема АВР-200-ХХХ обеспечивает оперативное автоматическое переключение осуществляется с регулируемой выдержкой времени при изменении чередования фаз, асимметрии фазных напряжений , отсутствии одной и более фаз, симметричном снижении напряжения, аварийных режимах короткого замыкания основного и резервного ввода питающей электросети.

Схема АВР-300 состоит из трех самостоятельных 3-хфазных ввода: главный, резервный и дополнительный. Схема обеспечивает оперативное автоматическое переключение с регулируемой выдержкой времени по рабочему и резервному вводу при изменении чередования фаз, асимметрии фазных напряжений, отсутствии одной или более фаз, симметричном снижении напряжения, аварийных режимах короткого замыкания.

Схема АВР-400 400-я версия является аналогом АВР-200, но работает с большими значениями тока (250-630 А). Отличительной особенностью является наличие промежуточных реле, которые защищают контакты РНПП при работе АВР от 250А.

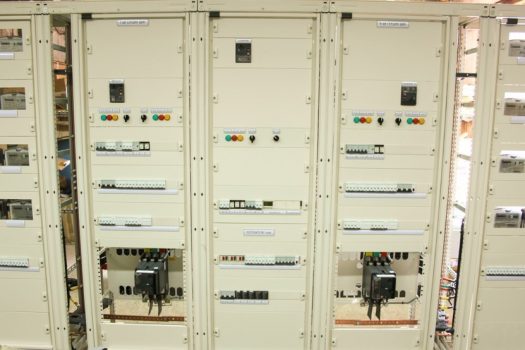

В схеме АВР-500 коммутация нагрузок осуществляется с регулируемой выдержкой времени при изменении чередования фаз, отсутствии одной или более фаз, симметричном и ассиметричном снижении напряжения питающих вводов , а также аварийных режимах К.З. Отличительной особенностью АВР-500 является наличие секционного аппарата между равнозначными энергонезависимыми вводами с помощью которого осуществляется коммутация нагрузок в параллельную работу вследствие аварии одного из вводов.

Схема АВР-600 выполняет те же функции и контролирует те же параметры питающих сетей, что и АВР-500. Отличительной особенностью является наличие двух секционных аппаратов.
