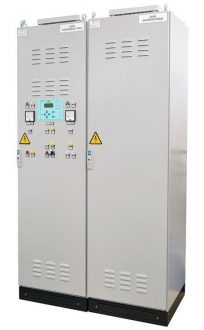

Профессиональное проектирование и сборка Шкафов оперативного тока ШОТ

Питание ШОТ осуществляется от одного или двух вводов переменного тока. Питающее напряжение переменного тока посредством силовых зарядно-выпрямительных модулей преобразуется в напряжение постоянного тока. Питающие вводы переменного тока подключаются по схеме «основной и резервный» с автоматическим включением резерва (АВР), при этом один из вводов подключается к группе зарядно-выпрямительных модулей, объединенных в зарядном устройстве (ЗУ). По запросу возможно изготовление ШОТ с вводами, работающими по схеме «неявного резерва» без АВР, при этом каждый ввод подключается к своей группе зарядно-выпрямительных модулей, выходные цепи которых объединены в общие шины постоянного тока. управление зарядно-выпрямительными модулями и контроль всех основных режимов работы ШОТ, осуществляется при помощи микропроцессорного контроллера. Напряжением постоянного тока, получаемым на выходе зарядно-выпрямительных модулей, производится заряд встроенных аккумуляторных батарей (АБ) и питание отходящих линий. При отключении вводов питающего напряжения, производится переключение схемы на питание потребителей от АБ. Так как АБ включена по буферной схеме, перерывов электроснабжения потребителей не происходит. При восстановлении напряжения на питающем вводе осуществляется возврат схемы в исходное состояние. Отходящие линии питаются от одной или двух секций постоянного тока через автоматические выключатели.
