Профессиональное проектирование и сборка Вводно-распределительных устройств ВРУ (УВР)

вводно-распределительное устройство ВРУ

ВРУ - вводно-распределительное устройство

Назначение и функции ВРУ

ВРУ — вводно-учетно-распределительные устройства предназначены для приема, учета и распределения электрической энергии и защиты линий при перегрузках и коротких замыканиях.

ВРУ применяются на промышленных предприятиях, центрах обработки данных (ЦОД), а также в электроустановках жилых и общественных зданий.

ВРУ разделяются на: однопанельное, многопанельное, шкафное.

Основное назначение ВРУ заключается в снабжении зданий или отдельных частей помещений электроэнергией.

вводно-распределительное устройство ВРУ

Конструкция ВРУ

  • многопанельное вводно-распределительное ВРУ (УВР): устройство, в котором функциональные блоки размещены в нескольких панелях, количество которых определяется составом и количеством аппаратов, требуемых для конкретной электроустановки многоквартирного жилого дома (с числом этажей более пяти) или общественного здания.
  • однопанельное ВРУ (УВР): устройство, выполненное на той же конструктивной основе, что и панели многопанельного ВРУ (УВР), и содержащее все необходимые функциональные блоки для электроустановки здания или ее части (с числом этажей не более пяти).
  • шкафное ВРУ (УВР): устройство, содержащее все необходимые функциональные блоки для электроустановки индивидуального дома или коттеджа, установленные в оболочку шкафного типа.

Базовые характеристики ВРУ

Материал: Металл
Габариты (ВхШхГ мм): 1600-2000х600-800х450-600
Степень защиты: IP20; IP31; IP54
Тип ввода/вывода кабеля: Снизу,сверху/сверху,снизу
Способ установки: Напольный, накладной
Номинальное напряжение: 0,4 кВ
Номинальная частота: 50 Гц
Номинальный ток: от 50 до 1000 А
Вид системы заземления: TN-С; TN-S; TN-С-S
Масса: от 100 кг

Функции ВРУ

  • Ввод и распределение;
  • Учет электроэнергии;
  • Контроль качества электроэнергии;
  • Удаленный мониторинг состояния коммутационных аппаратов и качества электроэнергии;
  • Автоматическое управление электрическими цепями;
  • Перевод сети на резервное питание при перебоях или полном отсутствии напряжения на основном вводе.
Schneider Electric Logo
ETI
abb
Монтируем щитовое оборудование из качественных комплектующих под бюджет Заказчика
Legrand
Eaton
iek
Все комплектующие имеют сертификаты качества

Наши преимущества

smile
Низкие цены

Стоимость щита в сборе равна цене всех комплектующих щита от ведущих европейских производителей с доказанной надежностью.

laptop
Опыт работы более 20 лет

Наша компания на рынке с 1999 года. У нас работают только дипломированные специалисты со стажем от 8 лет. Специальная проф. подготовка в компании.

project
Собственное производство

Собственное производство распределительных устройств низкого напряжения позволяет нам реализовывать проекты любой сложности от 1 дня.

login
Выполнение работ под ключ

Предоставляем заказчикам полный комплекс работ от проектирования до ввода в эксплуатацию в соответствии с их требованиями и поставленными задачами.

goal
Ответственность за результат

Производим сборку шкафов с учетом
нормативных документов
и стандартов. Гарантия на работы 2 года и оборудование 1 год. Работаем в срок согласно договору.

followers
Сервис

Мы стремимся обеспечить качественное обслуживание, своевременные поставки, вежливость и справедливость.

Производство устройства вводно-распределительного УВР

ВРУ – Вводно-распределительное устройство

Сборка вводно-распределительных устройств ВРУ (УВР) выполняется в производственных цехах нашей компании. Корпус устройства изготавливается из металла. Электрическая часть состоит из аппаратов защиты и коммутации. Приборы надежно фиксируются, выполняется прокладка проводов и их маркировка. На внутренней панели крепится электрическая схема установленных аппаратов главного распределительного щита. На наружной панели устанавливаются контрольно-измерительные приборы, кнопки управления, светосигнальная арматура.

Компоновка оборудования выполняется специалистами в соответствии с техническими условиями и правилами устройства электроустановок. Принципиальные и монтажные электрические схемы подтверждаются проектной документацией. Перечень и количество электротехнической арматуры, устанавливаемой в щите, компания согласует с заказчиком.

Для Вашей безопасности электрощит должен проектировать и собирать только специалист!

Гарантией высокого качества и безопасности готового электрощита являются знания, опыт, правильно выполненный проект с соблюдением нормативов, обязательными расчетами, аккуратно и качественно выполненная сборка, профессиональный инструмент с применением правильно рассчитанных компонентов!

Наши сертификаты и лицензии

ВРУ – Вводно-распределительное устройство
Шкафы АВР
Шкафы АВР

Наши проекты

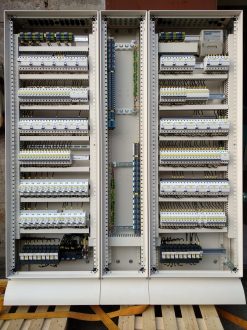

IMG_20180925_175025

Вводно-распределительное устройство ВРУ

На базе Prisma Plus P, Masterpact NW, Acti9, Schneider Electric.

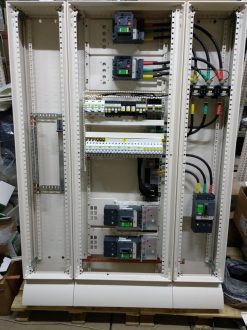

IMG_20180910_151400

Вводно-распределительное устройство ВРУ

На базе Prisma Plus P, Masterpact NW, Acti9, Schneider Electric.

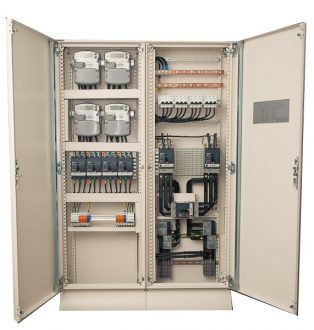

ВРУ внутри

Вводно-распределительное устройство ВРУ

На базе Prisma Plus P, Compact NSX, Acti9, сборка АВР выполнена с применением Zelio Logic. Schneider Electric.
