Силовые масляные трансформаторы 6/10/35 кВ

мощностью от 25 до 2500 кВА

Подберем силовой трансформатор под Ваши технические условия и бюджет

Трехфазные масляные трансформаторы ТМ, ТМЗ (ТМГ) предназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии в условиях наружной или внутренней установки умеренного (от плюс 40°С до минус 45°С) или холодного (от плюс 40°С до минус 60°С) климата. Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделий в недопустимых пределах.

Конструкция масляного трансформатора

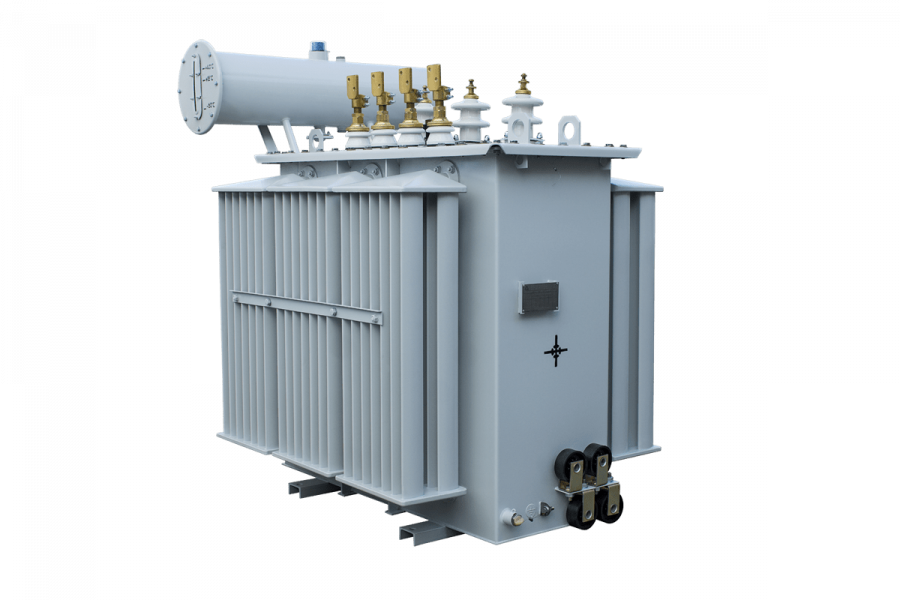

Рабочая часть трансформатора ТМ состоит из магнитопровода и обмоток. Бак с маслом – вот чем отличается масляный трансформатор от сухого. Масло – это одновременно охлаждающая жидкость и изолятор. В крышке масляного бака находится гильза. В нее устанавливают термометр. С его помощью вы контролируете температуру верхнего слоя масла. Помимо активной части, в трансформаторе есть вводы/выводы высокого и низкого напряжения, переключатели, изоляторы. Все оборудование помещено в специальный защитный кожух. Мощные трансформаторы от 160 кВА оборудованы роликами, которые облегчают их монтаж.

В отличии от трансформатора ТМ в ТМГ масло не контактирует с окружающей средой. Производитель заливает масло в бак в вакууме. Поэтому масло не окисляется. Его не нужно менять. В масляном трансформаторе ТМГ нет маслорасширителя. Нагретое в процессе работы масло занимает дополнительный объем за счет гофробака. На случай резкого повышения температуры масла бак оборудован предохранительным клапаном. Приборы для контроля работы трансформатора: термометр на крышке бака, мановакуумметр в трансформаторах мощностью от 100 кВА, манометрический сигнализирующий термометр в трансформаторах мощностью 1000 и 1250 кВА. Масляные трансформаторы используются наравне с сухими. Если вам нужен надежный трансформатор для установки в отдельном от потребителей помещении, то трансформатор ТМ вам подходит.
